Когда дело доходит до работы дроссельной заслонки, понимание времени ее открытия и закрытия имеет решающее значение для различных промышленных применений. Как ведущий поставщик поворотных затворов, мы хорошо разбираемся в факторах, влияющих на нынешние времена, и в том, какое значение они имеют в различных системах.
Основы работы дроссельной заслонки
Дроссельный клапан — это разновидность четвертьоборотного клапана, который управляет потоком жидкости путем вращения диска («бабочки») внутри трубы. Когда клапан полностью открыт, диск расположен параллельно потоку жидкости, обеспечивая минимальное сопротивление и максимальный поток. И наоборот, когда клапан полностью закрыт, диск перпендикулярен потоку, полностью блокируя его.
Время открытия и закрытия дроссельной заслонки — это время, необходимое клапану для перехода из полностью закрытого положения в полностью открытое положение или наоборот. Это время может значительно варьироваться в зависимости от множества факторов, включая размер клапана, тип используемого привода и характер применения.
Факторы, влияющие на время открытия и закрытия
Размер клапана
Одним из наиболее важных факторов, влияющих на время открытия и закрытия, является размер дроссельной заслонки. Клапаны большего размера обычно имеют более длительное время открытия и закрытия, поскольку для перемещения большего диска требуется больший крутящий момент. Например, дроссельная заслонка небольшого размера диаметром 2 дюйма может иметь очень короткое время открытия и закрытия, возможно, всего несколько секунд. Напротив, для полного открытия или закрытия крупногабаритного промышленного дроссельного клапана диаметром 36 дюймов и более может потребоваться несколько минут. Это связано с тем, что чем больше диск, тем большее сопротивление жидкости он встречает и тем больше силы требуется для его вращения.
Тип привода
Тип привода, используемого для управления дроссельной заслонкой, также играет жизненно важную роль в определении времени открытия и закрытия. Существует несколько типов приводов: ручные, пневматические, электрические и гидравлические.
- Ручные приводы: Ручные дроссельные заслонки управляются вручную, обычно с помощью рычага или редуктора. Время открытия и закрытия клапана с ручным управлением полностью зависит от силы и скорости оператора. В общем, ручные клапаны подходят для небольших объектов, где быстрота работы не имеет решающего значения, а время открытия и закрытия может варьироваться от нескольких секунд до минуты и более, в зависимости от размера клапана и простоты эксплуатации.
- Пневматические приводы: Пневматические приводы используют сжатый воздух для управления клапаном. Они известны своей относительно быстрой работой. Время открытия и закрытия дроссельной заслонки с пневматическим приводом можно регулировать, контролируя давление воздуха и размер привода. Во многих промышленных применениях пневматические клапаны могут открываться или закрываться за доли секунды или несколько секунд, что делает их идеальными для применений, требующих быстрого реагирования, таких как системы аварийного отключения.

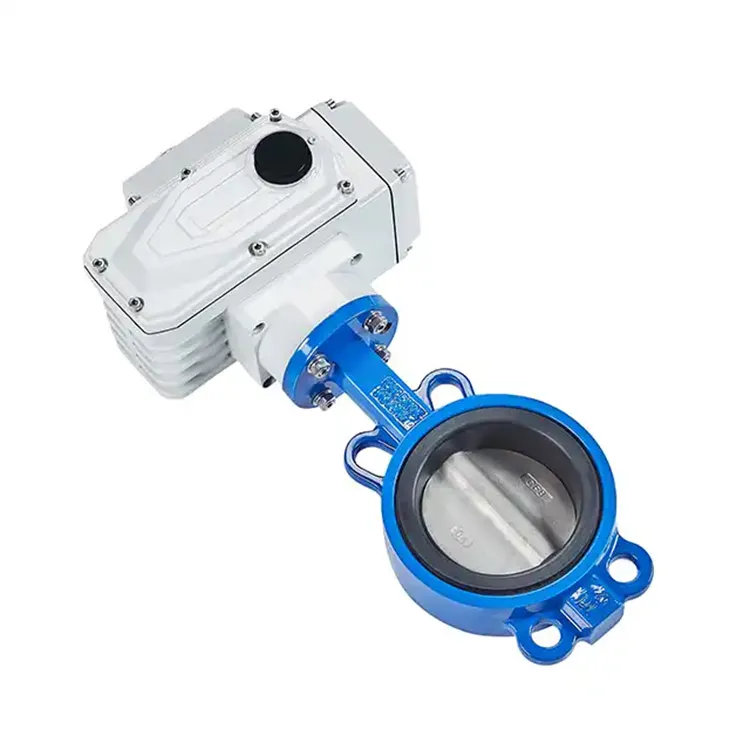

- Электрический дроссельный клапан: Электрические приводы используют электродвигатель для привода клапана. Время открытия и закрытия дроссельной заслонки с электроприводом можно точно контролировать. Они часто используются в приложениях, где требуется определенная скорость открытия или закрытия. В зависимости от конструкции и мощности электропривода время открытия и закрытия может составлять от нескольких секунд до нескольких минут. Электрические клапаны обычно используются в приложениях, где необходимы автоматизация и точный контроль.
- Гидравлические приводы: Гидравлические приводы используют гидравлическую жидкость под давлением для управления клапаном. Они способны обеспечивать высокий крутящий момент, что делает их пригодными для клапанов больших размеров. Однако время открытия и закрытия дроссельной заслонки с гидравлическим приводом может быть относительно продолжительным, обычно от нескольких секунд до минуты и более, из-за характеристик гидравлической системы, таких как расход гидравлической жидкости.
Требования к приложению
Конкретные требования приложения также влияют на время открытия и закрытия. Например, на водоочистной станции дроссельный клапан, используемый для нормального регулирования расхода, может не нуждаться в очень быстром открытии или закрытии. Более медленное время открытия и закрытия может быть приемлемым, если оно обеспечивает стабильный контроль потока. С другой стороны, на химическом заводе, где внезапный выброс или блокировка химикатов могут быть опасны, клапану может потребоваться быстрое открытие или закрытие. В некоторых аварийных ситуациях, например в системе пожаротушения, клапан должен открыться практически мгновенно, чтобы обеспечить своевременную подачу воды или огнетушащих веществ.
Значение времени открытия и закрытия
Время открытия и закрытия дроссельной заслонки – это не просто техническая характеристика; это имеет реальные последствия для производительности и безопасности промышленных систем.
Производительность системы
В системе потока жидкости время открытия и закрытия может повлиять на общую эффективность. Если клапан открывается или закрывается слишком медленно, это может вызвать колебания давления, что может привести к снижению эффективности работы насосов и другого оборудования. Например, в трубопроводе, транспортирующем нефть, медленно открывающийся клапан может вызвать внезапное падение давления на выходе, что приведет к кавитации в насосах и снижению эффективности перекачки. С другой стороны, если клапан открывается или закрывается слишком быстро, это может вызвать гидроудар – внезапное повышение давления, которое может повредить трубы, фитинги и другие компоненты системы. Поэтому выбор дроссельной заслонки с подходящим временем открытия и закрытия имеет решающее значение для поддержания оптимальной производительности системы.
Безопасность
Безопасность – еще один важный аспект. В чрезвычайных ситуациях, таких как утечка или пожар, способность дроссельной заслонки быстро открываться или закрываться может стать вопросом жизни и смерти. Например, в газопроводе быстрозакрывающийся клапан может предотвратить распространение газа в случае утечки, сводя к минимуму риск взрыва. Точно так же на атомной электростанции быстродействующие клапаны необходимы для регулирования потока теплоносителя и предотвращения перегрева.
Ассортимент нашей продукции и особенности времени открытия/закрытия
Как поставщик дроссельных заслонок, мы предлагаем широкий ассортимент продукции, отвечающей различным требованиям применения, в том числеМоторизованный дроссельный клапаниКлапан-бабочка из нержавеющей стали.
Наши дроссельные заслонки с электроприводом доступны с различными вариантами привода, что позволяет клиентам выбирать время открытия и закрытия, которое наилучшим образом соответствует их потребностям. Будь то быстродействующий клапан для аварийного отключения или медленно открывающийся клапан для плавного регулирования потока, мы можем предложить решение.
Наши дроссельные заслонки из нержавеющей стали известны своей долговечностью и устойчивостью к коррозии. Они могут быть оснащены различными типами приводов для достижения желаемого времени открытия и закрытия. Конструкция из нержавеющей стали обеспечивает долговременную надежность в суровых условиях, например, на химических заводах или морских нефтяных платформах.
Свяжитесь с нами, если вам нужен дроссельный клапан
Понимание времени открытия и закрытия дроссельной заслонки необходимо для правильного функционирования вашей промышленной системы. Мы, как профессиональный поставщик дроссельных заслонок, обладаем опытом и продукцией, отвечающими вашим конкретным требованиям. Если вам нужен клапан с быстрым открытием и закрытием для экстренных ситуаций или клапан с контролируемым, медленным срабатыванием для стабильности процесса, мы можем помочь.
Если вы ищете надежные дроссельные заслонки с подходящим временем открытия и закрытия для вашего применения, пожалуйста, свяжитесь с нами. Наша команда специалистов готова помочь Вам в выборе наиболее подходящего клапана и предоставить Вам подробную техническую поддержку.
Ссылки
- «Справочник по клапанам», Дж. Ф. Крокер
- «Промышленная арматура: выбор, спецификация и размер», Гэри У. Харрис
